1、结构

MKLE1电容式靶式流量计主要由测量管

（外壳）、新型电容力传感器（含阻流元件）、积算

显示和输出部分组成。根据不同的介质和工况，必

须选用相适应的电容力传感器，因此，用户提供准

确的计量对象及参数，生产厂家选用合适的的电容

力传感器是产品能否计量准确的关键。

其结构如（图1）:

2、工作原理

力，其作用力的大小与介质流速的平方成正比。阻流件(靶片)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出。

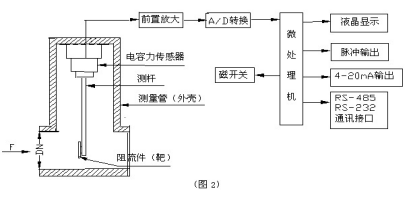

由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量，其工作原理见示意（图2）：

被测介质	液体；气体；蒸汽
公称直径	法兰式15～500mm		夹装式15～500mm		插入式65～3000mm
公称压力	0．6～42MPa		0.6～42MPa		0.6～42MPa
介质温度	-200℃～+500℃或更高温度
精确度	±0.2%	±0.5%		±1.0%		±1.5%
范围度	1：3（液体）	1：5（液体、气体）		1：10（液体、气体）		1：10（蒸汽）
补偿形式	温度补偿；压力补偿
重复性	0.05%～0.08%
供电电源	机内自备锂电池（3.6V）；外供电源24VDC
输出形式	现场显示；4～20mA二线制；脉冲0～5V；RS485/RS232；GPRS无线远传
测量管材料	碳钢；不锈钢；亦可按用户要求协商提供
防爆标志	本安型（ExibIICT4）；隔爆型（ExdIICT4）
防护等级	IP65；IP67
法兰规格	流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。
