大型智能型明渠流量测量系统
MKSONIC3000KFD型智能型明渠流量测量系统是由电磁流速计、超声液位计、
流量计算控制显示 (MCU)三部分组成。广泛用于小型河道、水库、城市供水
农用灌溉等矩形、梯形渠道、闸涵、量水堰及量水槽水流量的测量。它采用
现代先进的嵌入式电子技术,解决了流速—水位面积法这一传统的明渠流量
连续测量的问题。

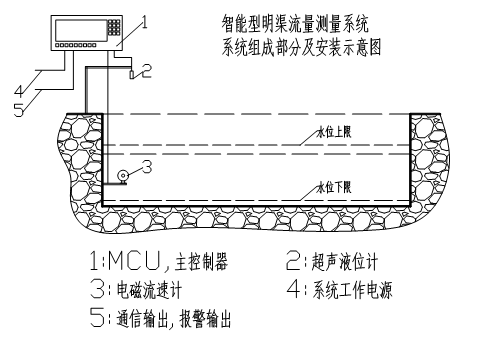

图1.1 系统组成及安装示意图
名 称 |
数 量 |
主机 |
1台 |
超声波液位探头 |
(一支)含电缆 |
电磁流量计探头 |
(一支)含电缆 (可多选至4支) |
户外控制箱 |
1个 |
使用说明书 |
1本 |
表1.1 标准配置清单
第二章技术参数、性能特点及工作原理
测量精度:水位±2.0%; 流速±1.0%; 流量±1.5%
测量范围:流速 0.01-10m/s;瞬时流量≤10000 m3/s;水深≤15m;渠底宽度≤40m;
显示位数:水位 5 位;流速 5 位;瞬时流量 5 位;累积流量 10 位
温度:-10℃~50℃
湿度:20%~90%RH
无强磁场、腐蚀环境
DC24V 2A
l 流速测量范围宽 0.05-10m/s;
l 流量测量精度不受下游、支流雍水、阻塞等因素的影响;
l 测量渠道的直管段要求较短;
l 标准渠道不需要改造可直接安装使用,施工安装费用低;
l 仪表显示及输出功能齐全,可显示水位、流速、流量等数据,并具有计算机通讯接口 232、
485(可选);
l 具有停电计时、计次及时钟功能;
l 可采用多点流速同时测量,流量测量精度更加准确可靠。当渠道的水位高于流速计时,流量
计算控制显示 (MCU)内部流量运算采用标准的水利数学模型来计算过流断面的平均流速;当渠道
的水位低于流速计时,流量计算控制显示 (MCU)内部流量运算采用曼宁公式法来计算过流断面的
平均流量;
l 具备双向流计量功能;即同一河(渠)道进水或者出水双向流量的计量功能;正向瞬时流速、
瞬时流量、累积流量,以及反向瞬时流速、瞬时流量、累积流量的测量计算;
l 具备双向流量测量计算的净累积流量,便于统计河(渠)道使用情况;
l MKSONIC3000智能型明渠流量测量系统是由流量计算控制显示 (MCU)、电磁流速计、超声液
位计三部分构成,流速计安装于渠道中,测得水流速度转换成Modbus RTU 485 标准信号通过电
缆传送给显示仪;
l 液位计安装于流速计附近地点的渠道上部,测出位于流速计渠道横断面上的水位深度值,同样
以 4~20mA 标准电流信号传送给流量计算控制显示 (MCU);
l 流量计算控制显示 (MCU)将流速信号、水位信号,以及在流量计算控制显示 (MCU)内所设置
的各种渠道参数通过显示仪内设置的水利数学模型进行数学运算,从而得到过水端面的水流量:过
水端面流量=渠宽×(水位高度-泥位高度)×(平均流速×水利模型系数)。
