产品名称：音叉式料位开关

MK-YG型音叉式料位限位开关依靠压电晶体使叉体产生振动。当叉体被物料覆盖时,振动 减弱,

这一变化通过电子电路检出后输出一个开关量,可用于上、下限位控制或上下限报警。使用简单,

运行可靠,在冶金、建材、化工、轻工、 煤碳、粮食等行业中应用广泛。

主要技术指标

l.供电电压：DC24V.DC18-55V或AC50-220V 50HZ
2.工作温度∶叉体∶-40℃～l50℃ 仪表∶-20℃～70℃
3.输出方式∶DC24V供电时为继电器输出(AC220VlA)
AC50～220V/50HZ供电时为两线输出(4.4W—77W)
DCl8～55V供电时为集电极开路输出(NPN,350mA)
4.功耗∶直流供电时0.25W 交流供电时1.5W
5.动作延迟∶l—3秒
6∶最大颗粒∶被测物料应在叉股间自由通过(建议小于l0mm)

一.概述

MK-YG型音叉式料位限位开关依靠压电晶体使叉体产生振动。当叉体被物料覆盖时,振动 减弱,

这一变化通过电子电路检出后输出一个开关量,可用于上、下限位控制或上下限报警。使用简单,

运行可靠,在冶金、建材、化工、轻工、 煤碳、粮食等行业中应用广泛。

二.典型应用

⊙煤粉、沙子
⊙饲料、奶粉、面粉
⊙聚乙烯颗粒,聚丙烯颗粒等

三.产品特点

l.运行可靠∶该限位开关无可动元件.机械及电路结构简单,一经安装投运后无需维护。
2.无需调校∶由于该限位开关的检测不受介质电特性及密度变化的影晌,所以无论检测何种物料，

安装完毕即可使用，无需现场调校。

四.主要技术指标

l.供电电压：DC24V.DC18-55V或AC50-220V 50HZ
2.工作温度∶叉体∶-40℃～l50℃ 仪表∶-20℃～70℃
3.输出方式∶DC24V供电时为继电器输出(AC220VlA)
AC50～220V/50HZ供电时为两线输出(4.4W—77W)
DCl8～55V供电时为集电极开路输出(NPN,350mA)
4.功耗∶直流供电时0.25W 交流供电时1.5W
5.动作延迟∶l—3秒
6∶最大颗粒∶被测物料应在叉股间自由通过(建议小于l0mm)

五.外型尺寸及安装方式

1.外型尺寸
如图1所示：

2.安装方法
(1).安装方式：
料位限位开关一般可安装于仓的顶部或仓的侧壁。安装时应尺量避开进料口物料的冲击若无法避

开冲击可用角钢加防护罩。
(2).安装方法：
⊙管螺纹安装;
⊙法兰安装;

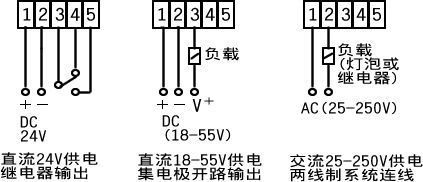

六.端子图及系统连线

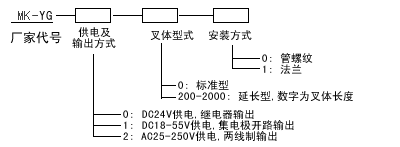

七.型号编制及说明
